文章來源 : 廣東優科檢測 發表時間：2025-11-25 瀏覽數量：

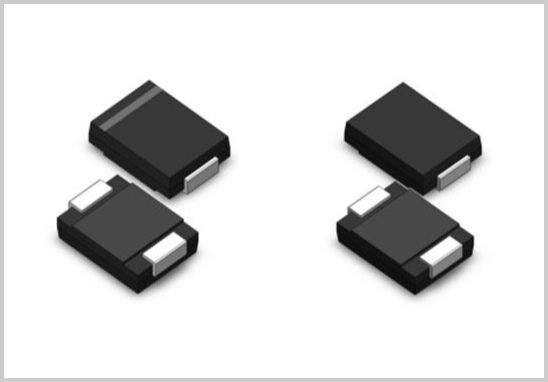

對于要進入汽車供應鏈的半導體廠商來說，TVS管是否通過AEC-Q101認證，是Tier1和主機廠審核供應商的關鍵門檻。車規級TVS管AEC-Q101認證檢測的核心訴求往往是：
- 找到具備AEC-Q101全項CNAS資質的實驗室
- 能提供TVS二極管專項測試能力（如鉗位波形、ISO脈沖、ESD）
- 能提供全流程技術指導
- 報告可用于OEM/Tier1供應鏈審核、PPAP資料
優科檢測認證是具備AEC-Q101全項檢測資質的第三方實驗室，可為二極管、TVS管、MOSFET、IGBT等提供全流程AEC-Q101可靠性驗證。
TVS二極管廠商對AEC-Q101檢測的需求主要集中在以下幾類：
1. 進入車規供應鏈的強制要求
AEC-Q101是車規分立器件的統一可靠性要求。所有TVS管若用于汽車電子，OEM與Tier1幾乎都會要求提供AEC-Q101測試報告。
2. 新產品設計驗證（NPD/NPI）需要車規級可靠性
TVS管長期承受反壓、浪涌、電流沖擊，必須通過加速壽命與環境應力試驗才能確保穩定性。
3. 產線變更、封裝轉移、晶圓廠調整后的再驗證
任何工藝改變都可能重新觸發AEC-Q101部分項目測試。
4. 客戶審核、抽檢、質量事故驗證
用于評估TVS管在實際應用條件下是否存在隱患，如漏電升高、鉗位電壓漂移等。
5. 外采購TVS管質量驗證
大量企業希望通過第三方實驗室確認外購TVS是否真正達到“車規級”水平。
1. AEC-Q101沒有“證書”，只有測試報告
AEC-Q101是可靠性試驗指南，不存在官方證書。所有產線評審均需第三方完整報告。
2. 并不是所有項目都必測
TVS管常規必測項包括：
- HTRB
- HTPB
- 溫度循環
- 機械沖擊 & 振動
- ESD（HBM/MM）
- Solderability
可選項如H3TRB、AC高壓并非所有TVS管都需要。
3. 需要前后電性對比（電氣漂移判定）
TVS的VBR、IR、Ct、鉗位電壓均需記錄應力前后變化。
根據ISO7637-2、ISO16750-2等車載瞬態干擾標準，TVS管是整車抗干擾設計的核心器件，被用于：
- 車身域： BCM、門控模塊、電機控制
- 動力系統： ECU、點火、噴油
- 底盤系統： ABS、ESP
- 通信系統： CAN、LIN、FlexRay 總線保護
- 座艙與娛樂： USB、HDMI、車載充電
- 新能源領域： OBC、BMS、DC-DC、電驅系統
TVS管是防護電路的第一道防線，能吸收ISO浪涌、靜電ESD、電壓尖峰、負載突降（Load Dump）。
這也是為什么OEM和Tier1必然要求其通過AEC-Q101認證。
AEC-Q101將測試分為五大組，共約37項（依據AEC-Q101 Rev.E: 2021），TVS常見項目如下：
Group A 加速環境應力測試
- 高加速應力：HAST/UHAST
- 高溫高濕反偏：H3TRB（TVS可選）
- 高溫反偏：HTRB
- 高溫正偏：HTPB
- 溫度循環：TC
- 低溫沖擊
- 振動（sine/random）
- 機械沖擊
- 預處理
- AC高壓（高電壓TVS可選）
Group B 加速壽命模擬
- 高溫工作壽命（HTOL）
- 溫度循環壽命
- 電流應力
- 功率溫度循環（PTC）
Group C 封裝與結構完整性
- 可焊性
- 氣密性（玻封/金屬封裝）
- 引線/焊片拉力
- 芯片剪切
- 模壓一致性
- 封裝尺寸、外觀
Group E 電氣驗證（TVS最關鍵）
- VBR/IR
- 鉗位電壓測試（動態 Ipp）
- ESD（HBM/MM）
- 高低溫電氣特性
- 功能參數在所有應力前后比對
1. 技術評估與測試計劃制定
根據TVS管規格、封裝、工藝、Tjmax確定項目和樣品數量。
2. 執行環境應力、壽命、結構、電氣試驗
按五大組逐項開展。
3. 前后電氣參數比對與數據統計
判斷是否滿足AEC-Q101失效標準。
4. 失效分析（如客戶需要）
使用X-Ray、開蓋、SEM等尋找失效根因。
5. 出具AEC-Q101測試報告
可直接用于：
- 汽車OEM審核
- PPAP
- 供應商評審
報告一般包括：
1. 項目背景與測試目的
2. 標準依據與適用條款
3. 試驗樣品與批次信息
4. 測試設備與校準信息
5. 各測試條件與執行記錄
6. 應力前后電參數對比
7. 失效判定與風險說明
8. 測試總結與建議
結構完整，滿足OEM/Tier1資料要求。

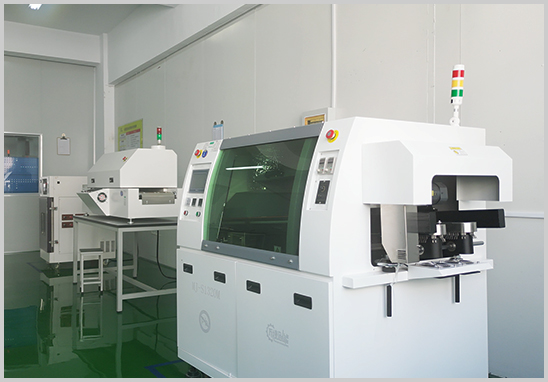

作為專業AEC-Q101車規分立器件檢測機構，我們具備：
1. AEC-Q101全項CNAS資質（國際互認）
報告可用于各大主機廠供應鏈審核。
2. TVS管專項測試能力
- 鉗位電壓動態波形測試
- ISO7637-2脈沖抗擾度驗證
- 大電流浪涌測試
- 高低溫電氣參數分析
3. 完整五大組試驗能力（A-E全項）
適用于所有TVS、二極管、MOSFET、IGBT。
4. NPI項目咨詢+方案制定+失效分析一站式服務
5. 項目周期可控，數據嚴謹，可溯源國際體系
車規級TVS管因工作環境嚴苛、失效風險高，AEC-Q101驗證既是行業標準，也是汽車供應鏈的必選項。
如果你的企業需要：
- TVS管AEC-Q101全項檢測
- 車規認證咨詢與項目規劃
- 封裝完整性、失效分析、可靠性驗證
優科檢測均可提供一站式解決方案。
