×
0769-82327388
文章來源 : 廣東優科檢測 發表時間：2025-08-18 瀏覽數量：
在實驗室里，產品性能看起來沒問題，但一旦進入化工廠區、燃煤發電廠、沿海工業區等環境，連接器接觸不良、金屬表面發黑、信號衰減等問題卻頻頻出現。
這很可能是二氧化硫腐蝕造成的。
典型客戶需求包括：
- 耐硫腐蝕能力驗證：金屬接觸件、端子、連接器、繼電器、開關等關鍵零件。
- 材料與表面處理評估：鍍金、鍍銀、鍍錫層在SO?環境下的壽命對比。
- 滿足市場準入或招標標準：如鐵路、通信、電力設備對耐硫腐蝕性能的明確要求。
- 產品質量爭議仲裁：提供第三方公正檢測數據，避免質量糾紛。
1. 不是鹽霧試驗
- 鹽霧（氯化物腐蝕）模擬的是海洋或沿海環境；
- 二氧化硫腐蝕模擬的是工業大氣、燃煤廢氣等含硫環境，腐蝕機理完全不同。
2. 不是越濃越好
- 按標準規定濃度測試（如GB/T 2423.19的25±5 ppm）才能準確模擬實際環境，濃度過高會失真。
3. 不適用于所有零件
- 主要針對能直接接觸外界大氣的金屬件，封裝嚴密的器件意義不大。

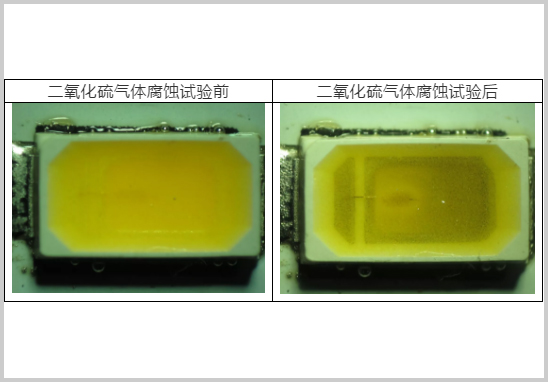

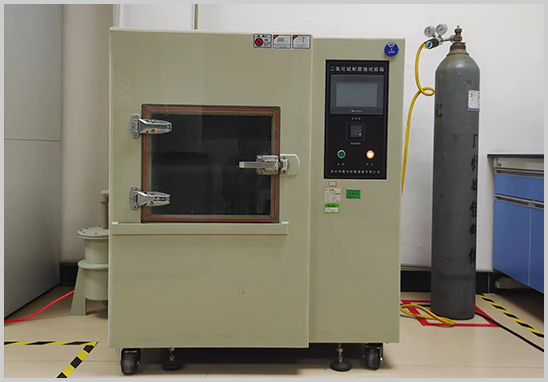

二氧化硫氣體腐蝕測試（SO? Corrosion Test），是一種加速環境試驗，將產品暴露在規定濃度的二氧化硫氣體和高濕度條件下，通過加速硫化反應，評估金屬件在含硫大氣中的耐腐蝕性能。
典型腐蝕反應如：
- 銀（Ag）與SO?反應生成Ag?S，表現為表面發黑；
- 銅（Cu）生成Cu?S或CuSO?，表面變暗或長出藍綠色腐蝕產物。
- 預測壽命：提前發現材料在工業大氣中的耐用年限。
- 優化設計：為研發選擇更耐硫的金屬鍍層或防護方案提供依據。
- 減少售后成本：降低返修率與客戶投訴風險。
- 滿足法規與認證：符合IEC、GB/T等國際/國家標準要求。
1. GB/T 2423.19-2013
《環境試驗 第2-42部分：試驗方法 試驗Kc：接觸點和連接件的二氧化硫試驗方法》
- 濃度：25±5 ppm
- 溫度：25±2℃
- 濕度：75%±3% RH
2. IEC 60068-2-42:2003
國際電工委員會等效標準，測試條件與GB/T 2423.19一致。
3. GB/T 2423.33-2021
《環境試驗 第2部分：試驗方法 試驗Kca：高濃度二氧化硫試驗》
- 濃度：最高可達0.5%（5000 ppm）
- 模擬極端工業環境，測試周期短，腐蝕速度快。
- 低濃度（Kc）與高濃度（Kca）SO?腐蝕測試
- 覆蓋電子、電氣、軌道交通、汽車零部件、五金制品等領域
- CNAS認可、ILAC-MRA國際互認報告
- 試驗前外觀檢測、接觸電阻測試；試驗后性能驗證與失效分析
- 可按客戶要求定制測試方案（濃度、濕度、周期等）
Q1：測試周期多長？
- Kc試驗通常為10天（240h），Kca高濃度試驗可在2~3天完成。
Q2：需要多少樣品？
- 建議每個型號至少3~5件，確保測試結果的代表性。
Q3：結果判定標準是什么？
- 依據標準規定的外觀變化（如變色、腐蝕斑點）與性能變化（如接觸電阻變化率）判定。
Q4：能同時做鹽霧和SO?測試嗎？
- 可以，但建議分批進行，以免腐蝕機理互相干擾。
二氧化硫氣體腐蝕測試是檢驗產品能否在工業大氣中“站得住”的關鍵一步。優科檢測憑借國際標準測試能力+CNAS認可資質，可為各行業客戶提供高效、權威的SO?腐蝕測試服務。
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
掃碼咨詢
微信訂閱號
