文章來源 : 廣東優科檢測 發表時間：2024-04-30 瀏覽數量：
隨著智能駕駛行業的風生水起，整車電子系統也變得愈加復雜，整車廠商為保證ECU(電子控制單元）的可靠性，一定會要求配套廠商提供車規級元器件，通過AEC-Q系列標準驗證也將是汽車電子元器件廠商進行產品認證的大勢所趨。

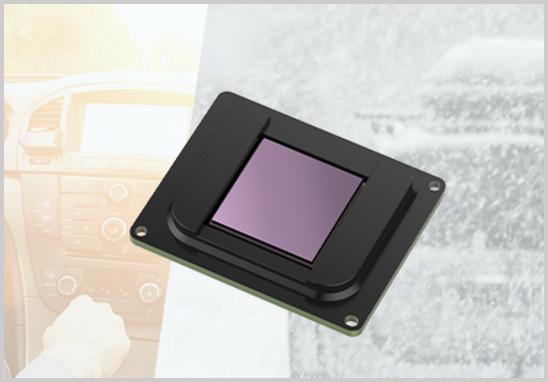

優科檢測是專業第三方汽車電子元器件AEC-Q車規級認證辦理機構，實驗室具備AEC-Q104標準CNAS全項檢測資質和CNCA發證能力，可提供紅外車載模組AEC- Q104車規級認證辦理服務。
AEC（美國汽車電子委員會）是全球車載電子部件可靠性以及認定標準化的權威機構。AEC-Q104是業內公認的車載應用多芯片模塊可靠性應力測試標準。針對車載應用，汽車零部件，汽車車載電子實施標準規范，建立質量管控標準，提高車載電子的穩定性和標準化。
如果說AEC-Q100是車規芯片的敲門磚，那么AEC-Q104就是車規芯片模塊的通行證。在AEC-Q100的基礎上，AEC-Q104增加了板級可靠性檢測以及順序試驗。AEC-Q100測項可以逐個分開進行，對芯片的考核可以通過增加樣本的方式來減少同顆芯片的實驗次數，但在AEC-Q104上，為了依據MCM在汽車上實際使用的復合式環境，順序試驗的要求愈發苛刻。
A組 加速環境應力測試
A1：預處理
A2：有偏溫濕度或有偏高加速應力測試
A3：高壓或無偏高加速應力測試或無偏溫濕度測試
A4：溫度循環
A5：功率負載溫度循環
A6：高溫存儲壽命測試
B組 加速壽命模擬測試
B1：高溫工作壽命
B2：早期壽命失效率
B3：NVM擦寫次數，數據保持和工作壽命
C組 封裝組合完整性測試
C1：綁線剪切
C2：綁線拉力
C3：可焊性
C4：物理尺寸
C5：錫球剪切
C6：引腳完整性
C7：X-RAY
C8：聲學顯微鏡
D組 芯片晶元可靠度測試
D1：電遷移
D2：經時介質擊穿
D3：熱載流子注入效應
D4：負偏壓溫度不穩定性
D5：應力遷移
E組 電氣特性確認測試
E1：應力測試前后功能參數測試
E2：靜電放電（HBM）
E3：靜電放電（CDM）
E4：閂鎖效應
E5：電分配
E6：故障等級
E7：特性描述
E8：電磁兼容
E9：軟誤差率
E10：無鉛
F組 缺陷篩選測試
F1：過程平均測試
F2：統計良率分析
G組 腔體封裝完整性測試
G1：機械沖擊
G2：變頻振動
G3：恒加速
G4：粗細氣漏測試
G5：跌落
G6：蓋板扭力測試
G7：芯片剪切
G8：內部水汽含量測試
H組 模組特殊要求
H1：板階可靠性
H2：低溫存儲壽命測試
H3：啟動和溫度沖擊
H4：跌落
H5：破壞性物理分析
H6：X-RAY
H7：聲學顯微鏡
注釋：
? H：僅適用于密封封裝的MCMs
? P：僅適用于塑封MCMs
? B：僅適用于BGA封裝的MCMs
? N：非破壞性試驗后，器件可再用于其他測試或生產
? D：破壞性試驗后，器件不可再用于認證或生產
? S：僅適用于表面貼裝MCMs
? G: 容許通用數據
? K：使用方法AEC-Q100-005對獨立的非易失性存儲器集成電路或具有非易失性存儲器MCM的集成電路進行預處理。
? L：僅適用于無鉛的MCMs
AEC-Q104對多芯片組件（MCM）的可靠性測試可細分為加速環境應力可靠性、加速壽命模擬可靠性、封裝可靠性、晶圓制程可靠性、電學參數驗證、缺陷篩查、包裝完整性試驗，且需要根據器件所能承受的溫度等級選擇測試條件。需要注意的是，第三方難以獨立完成AEC-Q104的驗證，需要晶圓供應商、封測廠配合完成，這更加考驗對認證試驗的整體把控能力。
